Relais-Modul RB2
Bistabiles 2-Kanal-Relais-Modul RB2

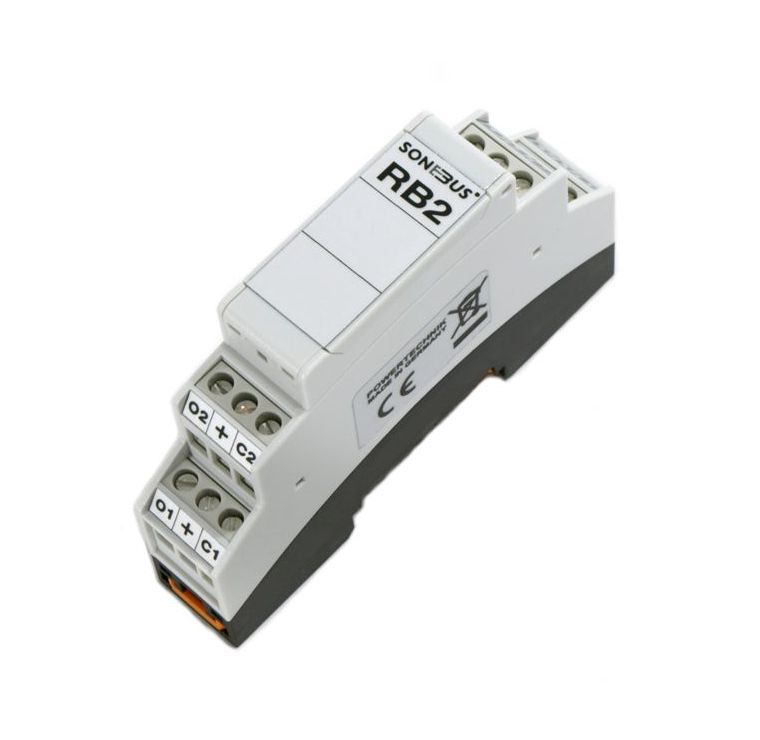

Sonebus RB2 zweikanaliges, bistabiles 24V-Relaismodul zum Schalten von Lasten bis 2x 230V/16A, 1TE Hutschienengehäuse
Beschreibung des RB2
Das Sonebus RB2-Relaismodul ist ein zweikanaliges, bistabiles 24-V-Relaismodul zum Schalten von Netzspannungen mit einer Kontaktbelastung bis 16A pro Kanal. Es befindet sich zwei Schaltkanäle in einem 1TE-Hutschienengehäuse, die mit bistabilen Relais mit je zwei Spulen bestückt sind. Das ist bezüglich Platzbedarf in dieser Leistungsklasse kaum zu unterbieten.
In das Modul sind bereits vier Freilaufdioden eingebaut. Das RB2 eignet sich besonders für die Kombination mit RD16-Relaistreibermodulen und belegt dabei vier von 16 Kanälen. Damit können Relaisschaltungen in sehr platzsparender Hutschienenmontage realisiert werden. Auf eine Reihe in Standard-Verteilern passen somit 24 bistabile Schaltkanäle.
Technische Daten des RB2
Die Angaben beziehen sich jeweils auf einen Kanal.
| Relaistyp | 24 V bistabil, 2 Spulen |
| Betriebsspannung | 16,8 - 36 V DC |
| Spulenleistung | je 600 mW |
| Spulenwiderstand | je 886 Ohm |
| Freilaufdioden gegen +24 V | 2 Stück |
| Nennspannung AC | 230 V |
| max. Schaltspannung AC | 400 V |
| max. Dauerstrom AC | 16 A |
| max. Schaltleistung AC | 4 kW |
| Gehäuse | DIN-Schiene 1TE |
| Außenmaße l × b × h | 89,7 mm × 17,8 mm × 62,2 mm |
| Gewicht | 80 g |
Anschlussbelegung des RB2
Die Anschlüsse L1 und L2 sind jeweils doppelt vorhanden. So kann die Phase einfach zum nächsten Kanal durchgebrückt werden. Der Versorgungsanschluss + ist ebenfalls zum Weiterschleifen doppelt ausgeführt.
| Anschlüsse | Belegung |
| + (2x) | + 24 V DC |
| O1* | - Spule Ausschalten Kanal 1 |
| C1* | - Spule Einschalten Kanal 1 |
| O2* | - Spule Ausschalten Kanal 2 |
| C2* | - Spule Einschalten Kanal 2 |
| L1 (2x) | Phase Kanal 1 |
| S1 | Schaltausgang Kanal 1 |
| L2 (2x) | Phase Kanal 2 |
| S2 | Schaltausgang Kanal 2 |
* mit Freilaufdiode gegen +
