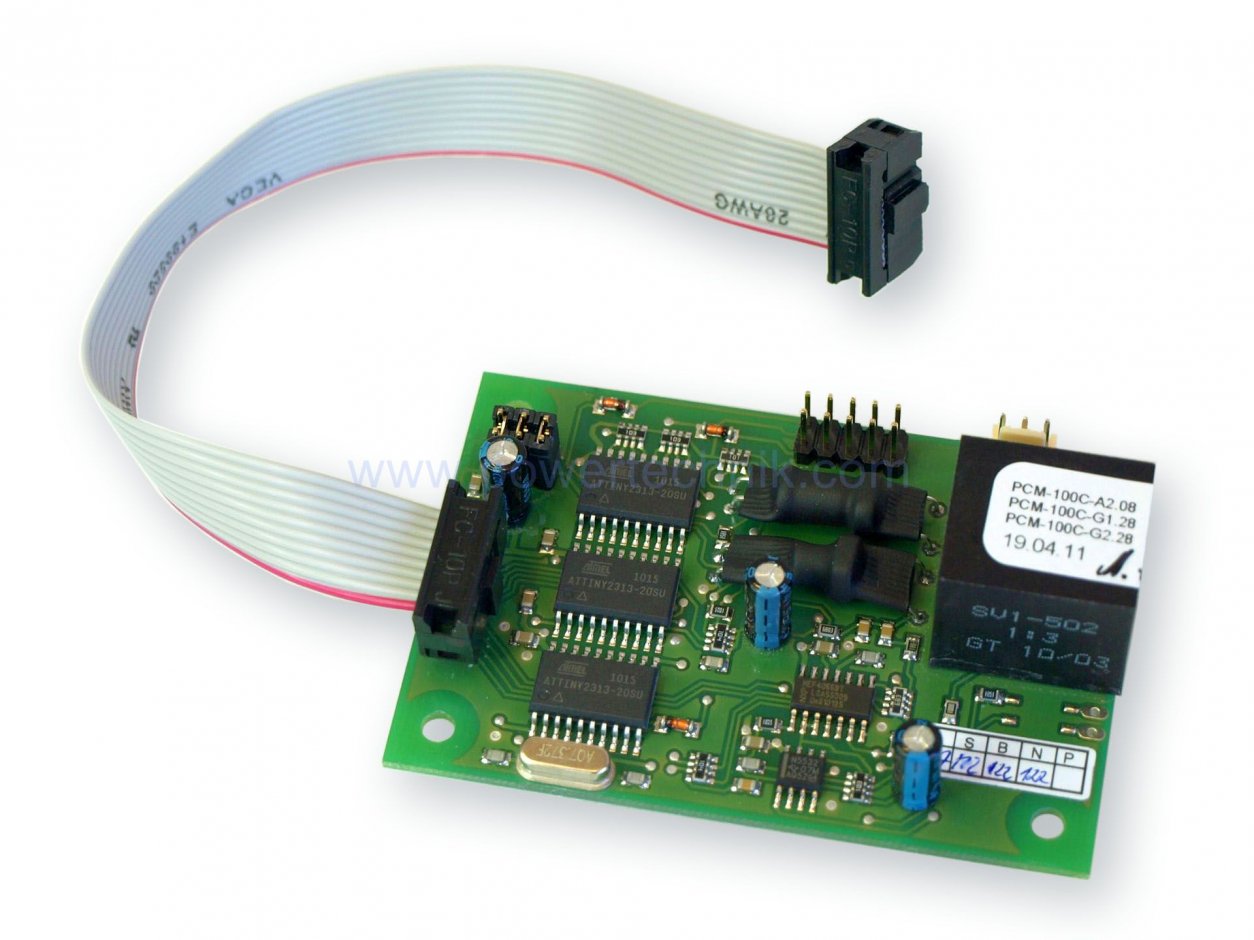

PCM-100C
Gong- und Alarmmodul
Gong-, Alarm- und Generatormodul mit 7 Gongs, Alarmsirene nach DIN 33404 und Messtongenerator 200Hz, 1kHz, 15kHz, 20kHz, Optionsmodul für PSS-224C
Funktionsbeschreibung des PCM-100C
Das mikrocontrollergesteuerte Gong- und Alarmmodul PCM-100C für das System VARES-3000 erzeugt einen Alarmton nach DIN 33404 sowie 7 verschiedene Gongarten. Zusätzlich kann das Modul unterschiedliche Messtöne für Test- und Überwachungszwecke ausgeben. Es wird direkt in die PSS-224C eingebaut, ein Optionsschacht wird dafür nicht benötigt.
Weitere Eckdaten:
- 7 Gongarten: 1-Klang, 2-Klang auf/ab, 3-Klang auf/ab, 4-Klang auf/ab
- Alarmsirene nach DIN 33404
- Messtöne: 200Hz, 1kHz, 15kHz und 20kHz
- Pegel in 3dB Schritten einstellbar von -16dB bis -4dB
- Ausgangssignal trafosymmetriert
- kompatibel zu allen Generationen des Control-Centers (A, B und C)
- Firmwareupdate möglich
- auch an andere Audio-Systeme anpassbar - Fragen Sie uns!
Technische Daten des PCM-100C
| Elektrische Daten | |
|---|---|
| Stromversorgung über internes Steuerkabel | 5V |
| Stromaufnahme* min. / max. Dauerstrom | 8mA / 12mA |
| Alarmton | nach DIN 33404 |
| Gongarten | 1-Klang (2x) 2-Klang auf 2-Klang ab 3-Klang auf 3-Klang ab 4-Klang auf 4-Klang Westminster |
| Messtöne / Pegel effektiv in 3dB-Schritten** | Pegeltest 1kHz / -16dB bis -4dB 200Hz / -22dB bis -10dB 1kHz / -16dB bis -4dB 15kHz / -32dB bis -20dB 20kHz / -37dB bis -25dB |
| Normpegel / Effektivpegel Gong in 3dB-Schritten** |
-12dB bis 0dB / -16dB bis -4dB |
| Normpegel / Effektivpegel Sirene** | 0dB / -4dB |
| Impedanz Audio-Ausgang, trafo-symmetriert |
600 Ohm |
| Daten Anschlussstecker | |
| Anschlussstecker Steuerkabel intern | 10-pol. Pfostenverbinder RM 2,54 |
| Anschlussstecker NF intern | 3-pol. Crimpstecker RM 2,54mm |
* gemessen in der 24V-Speisung der PSS-224C
** gemessen am Audio-Ausgang der PSS-224C
| Mechanische Daten | |
|---|---|
| Länge x Breite x Höhe | 77mm x 51mm x 24mm |
| Länge Anschlusskabel Steuerung / NF | (150)mm / 500mm |
| Gewicht mit Kabel | 52g |
Anschlussplan des PCM-100C, NF-Ausgang
| Pin | Belegung |
|---|---|
| 1 | Shield |
| 2 | Shield |
| 3 | Audio-Out Hot + |
| 4 | Audio-Out Hot + |
| 5 | Audio-Out Cold - |
| 6 | Audio-Out Cold - |
