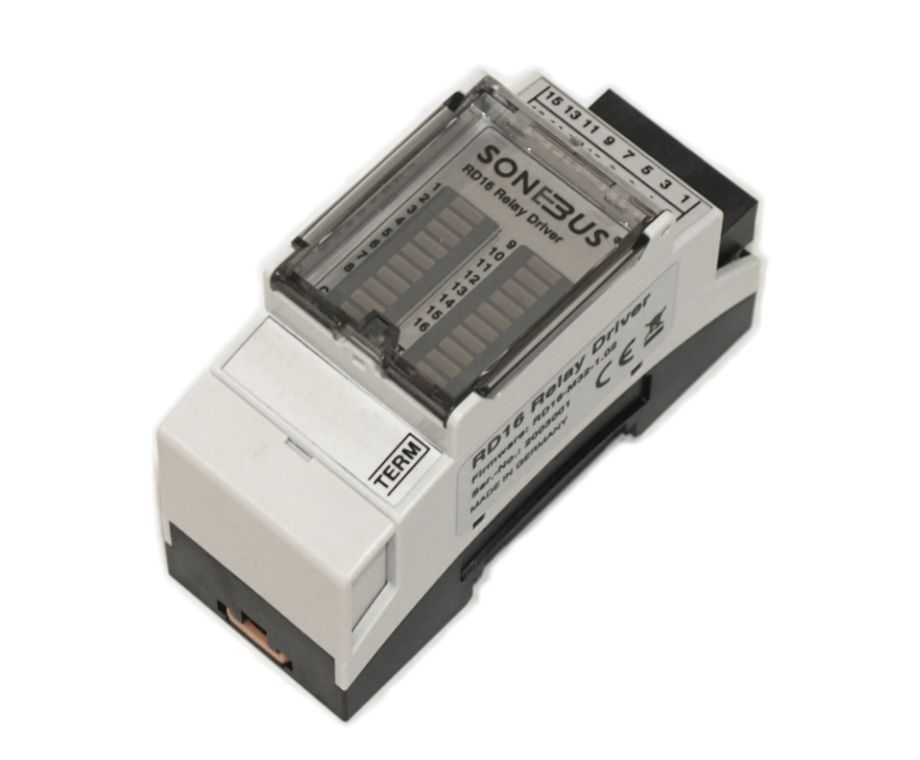

Relay Driver RD16

Beschreibung des RD16

Das 16-kanalige Sonebus RD16 Relaistreiber-Modul treibt bis zu acht zweikanalige monostabile 24V-Relaismodule RM2 oder vier bistabile 24V-Relaismodule, auch gemischt. Die bistabilen Relaismodule belegen vier Ausgänge für zwei Kanäle und werden softwareseitig entsprechend gepaart.

Das RD16 wird über die Konfigurationssoftware SonebusConfig parametriert und ermöglicht die Kontrolle über Schaltzustände, Synchronisationsstatus und Funktionen. Die Schaltzustand der Relais wird pro Kanal mit je einer LED direkt am RD16 angezeigt.

Die 16 Open-Kollektorausgänge sind bis 50 mA belastbar. Pro Kanal können eine Einschaltverzögerung, eine Ausschaltverzögerung, eine Einschaltdauerbegrenzung und eine Tageseinschaltdauerbegrenzung programmiert werden. Jedem Kanal können bis zu vier Schaltcodes zugeordnet werden.



Technische Daten des RD16

Das Gerät ist in einem 2TE Hutschienengehäuse untergebracht. Der 16-polige Phoenix-Stecker muss mit den Steueranschlüssen der zweikanaligen monostablen Relaismodule RM2 bzw. der bistabilen Relaismodulen RB2 verbunden werden. Die Busanbindung und Spannungsversorgung zur Steuerzentrale MC2 erfolgt über die in die Hutschiene montierten 2TE HBUS-Adapter. An einer MC2 lassen sich bis zu 16 Stück RD16 andocken, was die Ansteuerung von insgesamt bis zu 256 monostabilen oder 128 bistabilen unabhängigen Relais' erlaubt.
