Relais-Modul RM2
Monostabiles 2-Kanal-Relais-Modul RM2

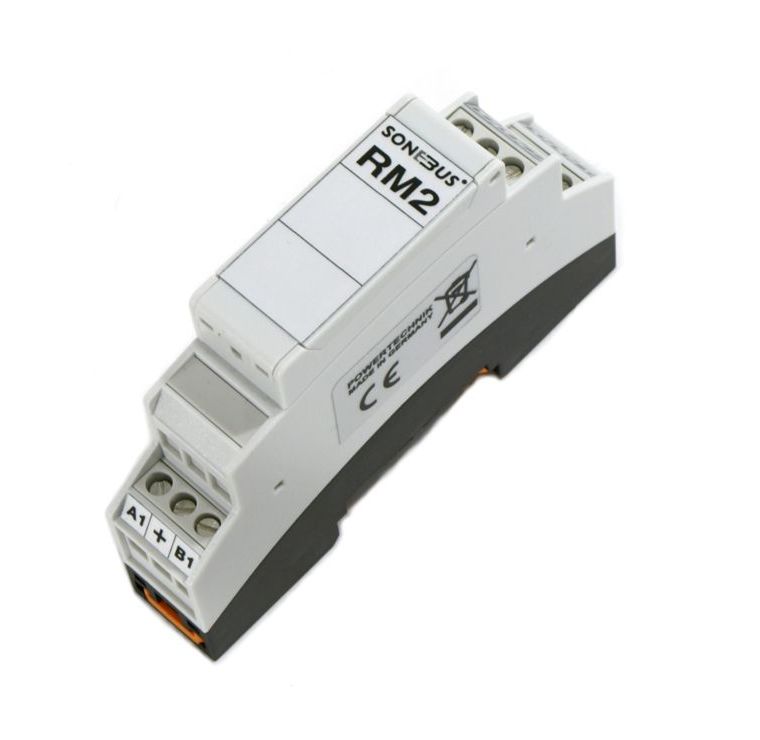

Sonebus RM2 zweikanaliges, monostabiles 24V-Relaismodul zum Schalten von Lasten bis 2x 230V/16A, 1TE Hutschienengehäuse
Beschreibung des RM2
Das Sonebus RM2-Relaismodul ist ein zweikanaliges, monostabiles 24-V-Relaismodul zum Schalten von Netzspannungen mit einer Kontaktbelastung bis 16A pro Kanal. Es befindet sich zwei Schaltkanäle in einem 1TE-Hutschienengehäuse. Das ist bezüglich Platzbedarf in dieser Leistungsklasse kaum zu unterbieten.
In das Modul ist bereits je eine Freilaufdiode eingebaut. Das RM2 eignet sich besonders für die Kombination mit RD16-Relaistreibermodulen und belegt dabei zwei von 16 Kanälen. Damit können Relaisschaltungen in sehr platzsparender Hutschienenmontage realisiert werden. Auf eine Reihe in Standard-Verteilern passen somit 24 monostabile Schaltkanäle.
Technische Daten des RM2
Die Angaben beziehen sich jeweils auf einen Kanal.
| Relaistyp | 24 V monostabil |
| Betriebsspannung | 16,8 - 36 V DC |
| Spulenleistung | 400 mW |
| Spulenwiderstand | 1440 Ohm |
| Freilaufdioden gegen +24 V | 1 Stück |
| Nennspannung AC | 230 V |
| max. Schaltspannung AC | 400 V |
| max. Dauerstrom AC | 16 A |
| max. Schaltleistung AC | 4 kW |
| Gehäuse | DIN-Schiene 1TE |
| Außenmaße l × b × h | 89,7 mm × 17,8 mm × 62,2 mm |
| Gewicht | 74 g |
Anschlussbelegung des RM2
Die Anschlüsse L1 und L2 sind jeweils doppelt vorhanden. So kann die Phase einfach zum nächsten Kanal durchgebrückt werden.
| Anschlüsse | Belegung |
| A1* | - Spule Kanal 1 |
| + | + 24 V DC |
| B1* | - Spule Kanal 2 |
| L1 (2x) | Phase Kanal 1 |
| S1 | Schaltausgang Kanal 1 |
| L2 (2x) | Phase Kanal 2 |
| S2 | Schaltausgang Kanal 2 |
* mit Freilaufdiode gegen +
