Die Powertechnik Multichannel-Anschlussbelegung ermöglicht dem professionellen Anwender mit dem gleichen Boxen- und Kabelmaterial und etwas mehr Überlegung, die Lautsprecherkabel in Monitoranlagen oder aktiven Mehrwegesystemen geschickter und sparsamer verlegen zu können.
Die "NORMAL"-Buchse ermöglicht den normgerechten Anschluß der Boxen über die Kontakte 1+/1-. Der Anschluß weiterer Boxen an der "REVERSE"-Buchse erfordert folgende Bedingungen:
oder

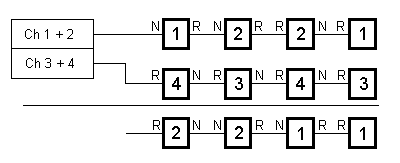

Bei 4-adrigen Verbindungskabeln zwischen mehreren Boxen ist allerdings das Durchschleifen von "REVERSE" der ersten Box zu "NORMAL" der nächsten Box vorteilhaft, da dann alle vier Kabeladern genutzt werden, die Last wird aufgeteilt.
An jedem Endstufenausgang sind auf einer SPEAKON-Buchse immer zwei Kanäle verfügbar, es können also nur 4-adrige, 1:1 verschaltete SPEAKON-Kabel verwendet werden.
Die Vorteile unserer Schaltung sind:
Nachteil:
Beim Verkabeln muss mehr "gedacht" werden.
Wir empfehlen für unsere Multichannel-Anschlussbelegung generell die Variante mit 4-adrigen SPEAKON-Kabeln, da so nur ein Typ Kabel in verschiedenen Längen benötigt wird und beim Anschließen mehrerer Boxen an Mono- oder Stereoendstufen nicht unbedingt auf die Wahl der Anschlussbuchse geachtet werden muss. Die Speakon-Anschlußbuchsen der Endstufen erfordern allerdings entsprechende Brücken zwischen 1+ und 2+ sowie 1- und 2-.
