NTP-Konverter NC2

Beschreibung des NC2

Der Sonebus NC2 NTP-Konverter holt sich zyklisch das SNTP-Zeitsignal aus dem Intra- oder Internet und gibt es per DCF-Protokoll an Hauptuhren oder direkt an DCF-Uhrwerke aus. Der NC2 besitzt einen Real Time Clock Generator, der mit einem wartungsfreien Goldcap gestützt wird. Deshalb läuft bei Spannungsausfall die interne Zeit noch etwa 14 Tage weiter. Alle Einstellungen werden im EEPROM abgelegt und bleiben dauerhaft erhalten.

Die LED blinkt im Sekundentakt, wenn die interne RTC ordnungsgemäß läuft. Wenn die RTC nach 30s immer noch unplausible Zeitdaten hat, weil das Modul ca. 14 Tage ohne Spannung war, blinkt die LED schneller. Erst wenn alle Zeitdaten wieder korrekt sind und die entsprechende DCF-Prüfsumme stimmt, wird das Signal des DCF-Ausgangs durch daran angeschlossene Geräte akzeptiert. Wir empfehlen daher in diesem Fall als erstes die Übergabe der Systemzeit des PC's mittels SonebusConfig vorzunehmen, damit eine zügige Neusynchronisation möglich ist.

Durch Halten des Reset-Buttons am Modul über 10s wird die IP-Adresse auf den Defaultwert zurückgesetzt und die LED blinkt einmal als Bestätigung.

Das Modul wird über die Konfigurationssoftware SonebusConfig parametriert und ermöglicht die Kontrolle von Synchronisationsstatus und Funktion.

Die beiden DCF-Signalausgänge mit 1,65V und 3,3V dienen zusammen mit den Speisespannungsausgängen 1,65V DC oder 3,3V DC der direkten Versorgung von DCF-Uhrwerken oder Hauptuhren.



Technische Daten des NC2

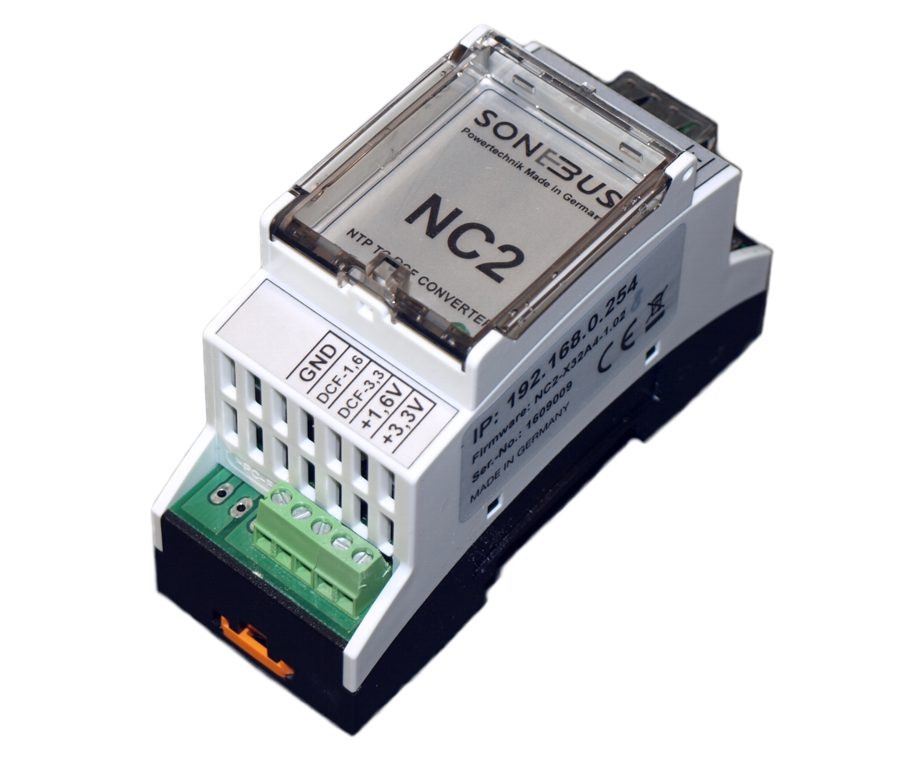

Das Gerät ist in einem 2TE Hutschienengehäuse untergebracht. Die RJ45-Buchse wird direkt mit dem Netzwerk verbunden. An der 5-poligen Anschlussklemme liegen die Anschlüsse für die DCF-Signalausgänge und die Speiseausgänge für DCF-Uhrwerke oder -Hauptuhren.
